齒輪泵根據齒輪或轉子的嚙合方式不同分為內嚙合齒輪泵和外嚙合齒輪泵。
外嚙合齒輪泵是指由外嚙合齒輪組成的齒輪泵，兩個齒輪的軸分別裝在兩泵蓋上的軸承孔內，主動齒輪軸伸出泵體，由電動機帶動旋轉。
內嚙合齒輪泵是采用齒輪內嚙合原理，內外齒輪節圓緊靠一邊，另一邊被泵蓋上“月牙板”隔開。主軸上的主動內齒輪帶動其中外齒輪同向轉動，在進口處齒輪相互分離形成負壓而吸入液體，齒輪在出口處不斷嵌入嚙合而將液體擠壓輸出。內嚙合齒輪泵根據所抽物料特性又叫高粘度泵。
外嚙合齒輪泵的結構：
外嚙合齒輪泵主要由一對軸承支撐的齒輪以及外殼、前蓋、后蓋等構成，轉子轉向相反。驅動軸伸出前蓋，由軸封密封。
外嚙合還可確保良好的抗磨損性能，尤其是在低速時。利用與出油壓力成比例的壓緊力，可實現內部密封，從而確保最佳效率。

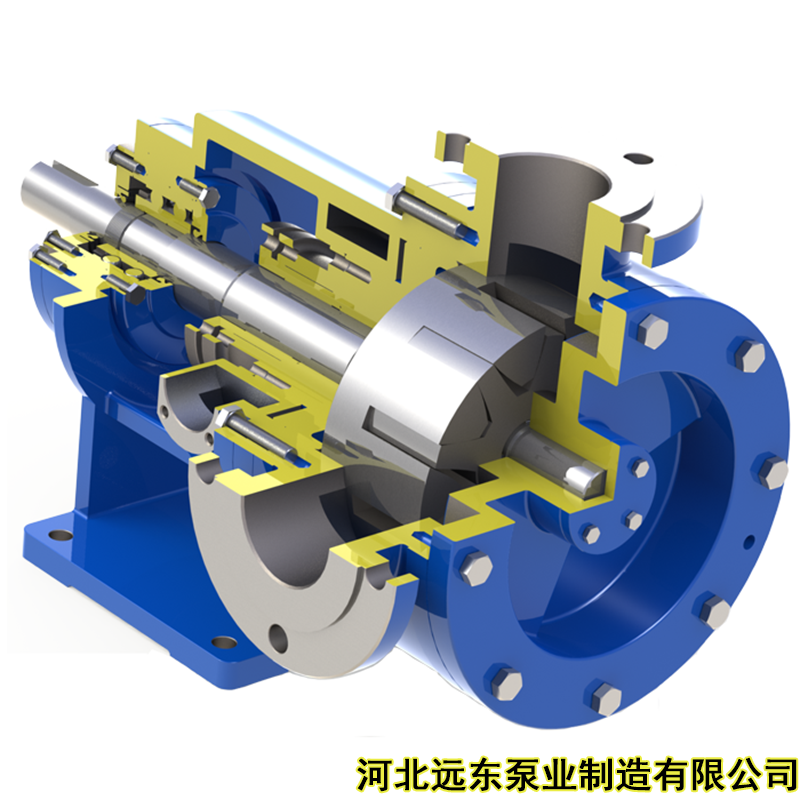

內嚙合齒輪泵的結構：
內嚙合齒輪泵是由前蓋、內轉子、外轉子、泵體、主軸、機封、軸承等部件組成。輸送易結晶介質時，在前蓋和泵體上可設計帶有保溫夾套，工作時通過蒸汽保溫融化。
外轉子具有驅動內轉子的作用，轉向相同，泵體和前蓋的月牙板使吸入口和排出口隔開，轉動時吸入口形成負壓，液體被吸入，轉子將液體帶到排出口，受壓排出泵體，完成了液體的輸送。
外嚙合齒輪泵的優點：
結構簡單、尺寸和質量小、制造方便，造價低，工作可靠、自吸能力強、對油液污染不敏感，容易維護。適合粘度在1500里斯以內的類似潤滑油物料的輸送。
內嚙合齒輪泵的優點：
液體輸送平穩、無脈動、振動小、噪音低；有很強的自吸性能；使用溫度可達200℃；內外轉子轉向相同，磨損小，使用壽命長。特別適用高粘稠度介質的輸送，粘度可輸送60萬里斯。
不同的介質和工況，選擇的泵型是不同的，在選型時可提供詳細的介質特性和工況條件，我公司會有高級工程師為您選出合適的泵。
