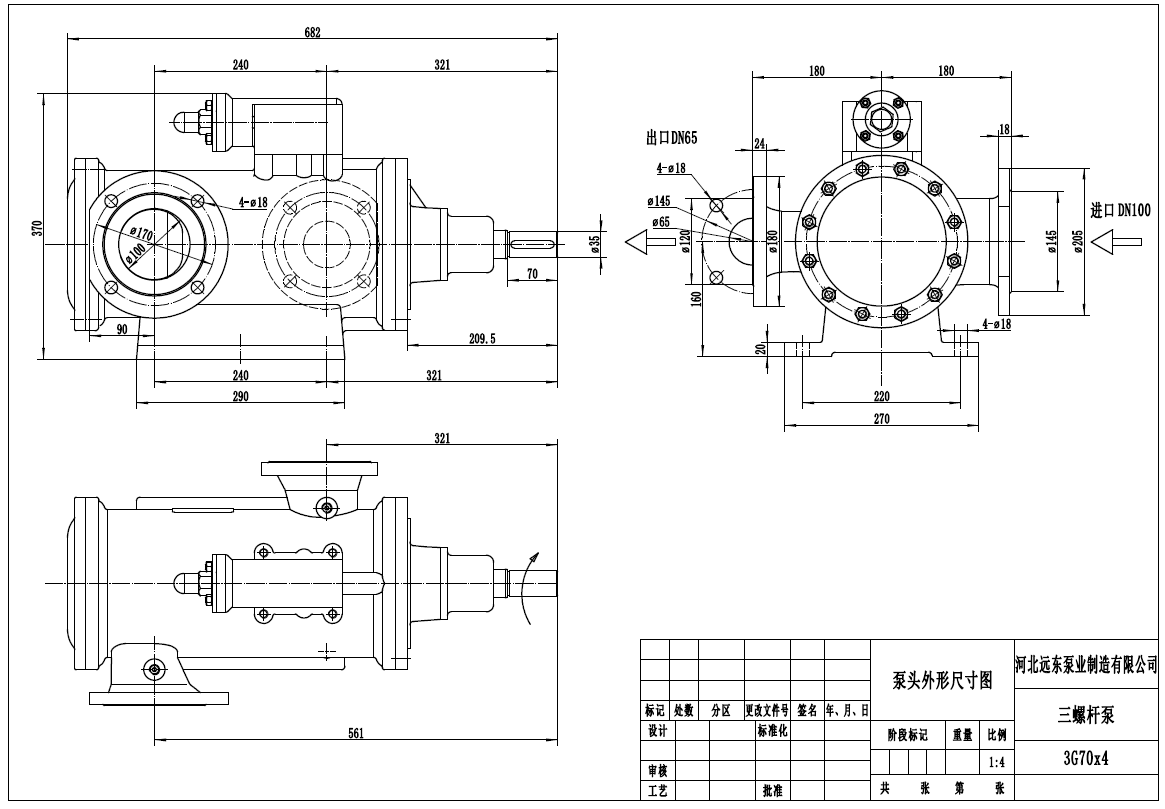

3GR70*4W21三螺桿泵泵頭尺寸圖

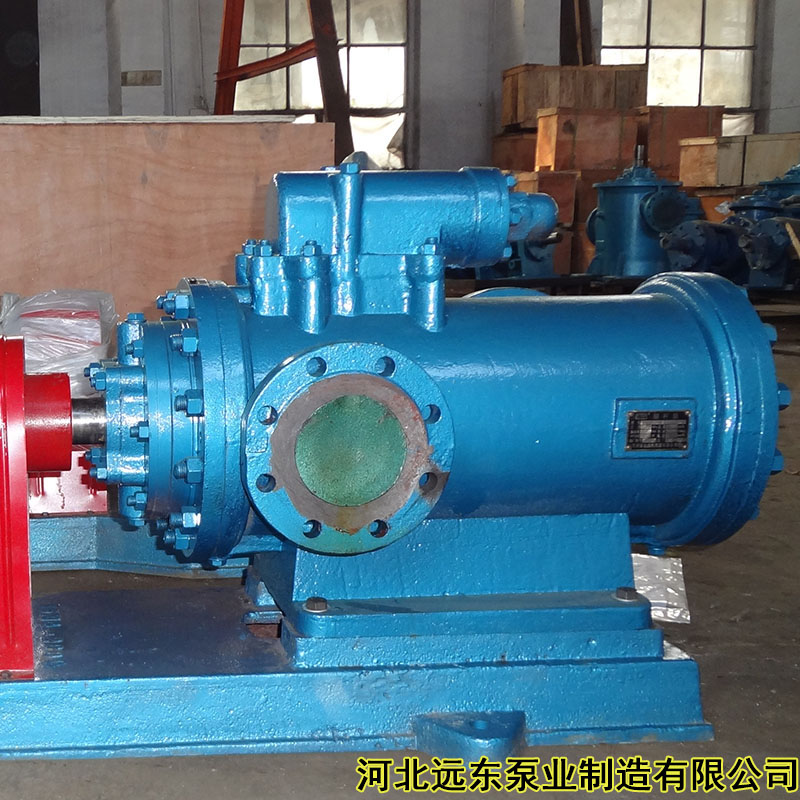

3GR70*4W21三螺桿泵:
●3G三螺桿泵性能:
用來輸送溫度≤150℃、粘度3-760cSt、不含固體顆粒、無腐蝕性、具有潤滑性能的介質。適用壓力范圍：0.6-2.5Mpa;適用流量范圍：0.6-123m3/h。主要應用于燃油輸送、液壓工程、船舶工程，石化及其他工業。
●3G三螺桿泵應用范圍:
1、介質為直線連續輸送、無攪拌、無脈動。2、振動小，噪音低。3、壓力高、效率高。4、結構簡單、拆裝方便。5、體積小，重量輕。6、磨損輕微，壽命長。
●三螺桿泵特點及優點：
（1）壓力和流量范圍寬闊，流量范圍0.2～320m3/h最高工作壓力可達5MPa；（2）運送液體的種類和粘度范圍寬廣,粘度范圍1mm2/s-760mm2/s；（3）因?yàn)槿輻U泵內的回轉部件慣性力較低，故可使用很高的轉速；（4）吸入性能好，具有很強的自吸能力；（5）流量均勻連續，振動小，噪音低，幾乎沒有脈動；（6）三螺桿泵結構堅實，安裝方便有(臥式、立式、法蘭式、插裝式）保養容易；（7）三螺桿泵具有很強的耐熱性，一般工作溫度是（1~250°C)超過此溫度需特制；（8）根據所輸送介質需要還可提供加熱或冷卻結構；（9）三螺桿泵幾乎沒有磨損，三螺桿泵只要選型正確，使用壽命長。（10）三螺桿泵的工作效率高。
3G型三螺桿具有多種結構，一般小流量泵襯套和泵體合為一個，可以臥式和立式安裝。進油口方向可相隔90°任意安裝，軸封多數為機構密封。中等流量以上泵，襯套為一個單獨的零件固定于泵體內，螺桿軸端裝有平衡環以液力平衡其軸向力。一般結構為臥式。進油口方向亦可以相隔90°任意安裝。改變泵體后可制成立式。軸封根據情況有機械密封和軟填料密封兩種結構。

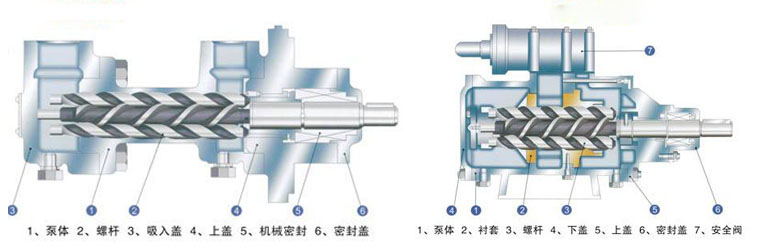

三螺桿泵結構圖:
