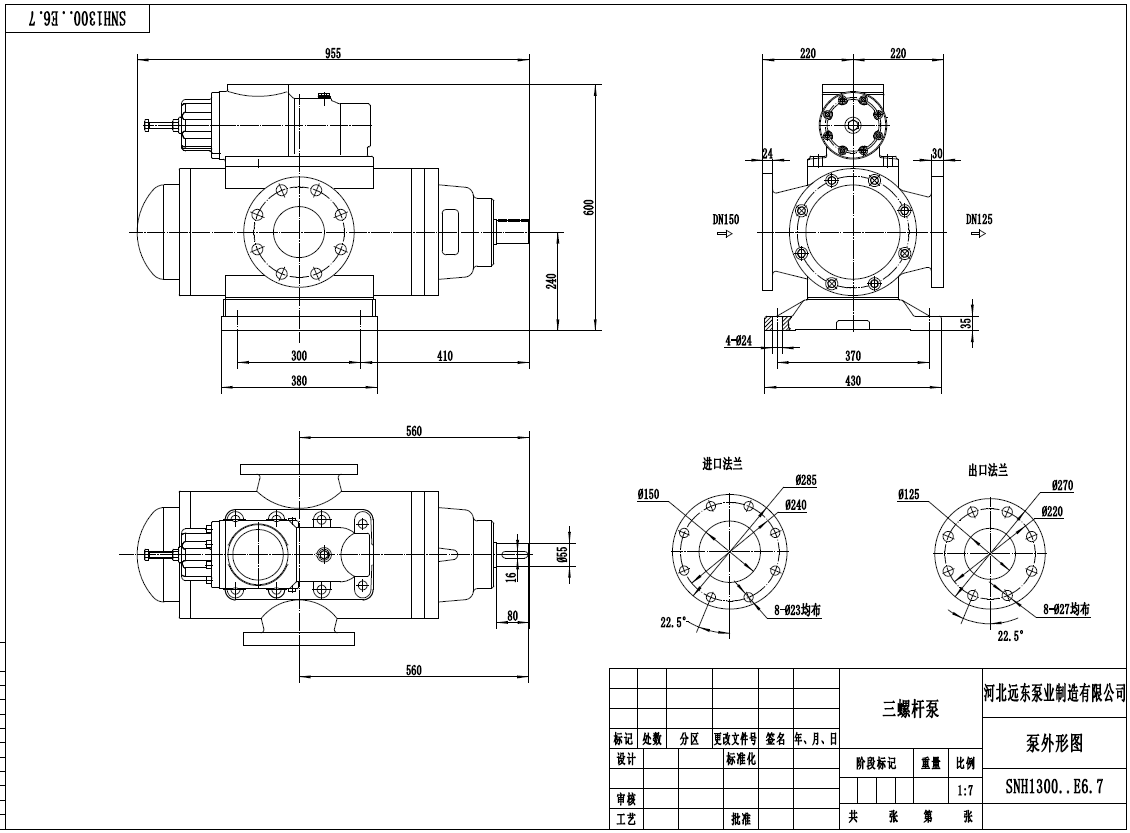

SNH1300R42E6.7W21三螺桿泵泵頭尺寸圖,該三螺桿泵進口尺寸150,出口尺寸125.

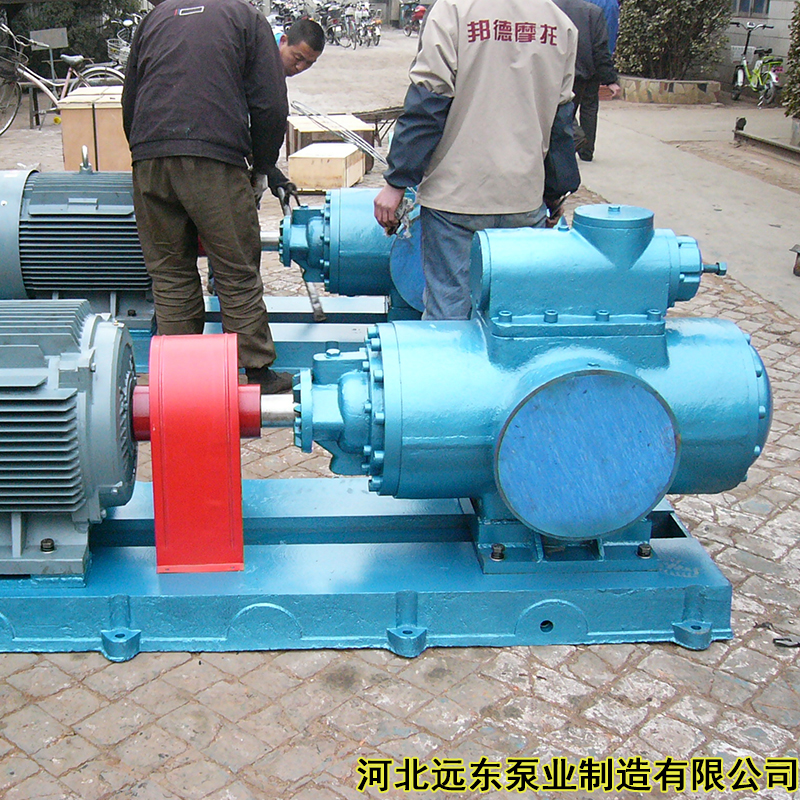

SNH1300R42E6.7W21三螺桿泵產品圖片:

三螺桿泵的特點

    ① 螺桿與泵套接觸的螺旋封線將收入腔與排出腔完全分開，使泵具有閥門的隔斷作用；

    ②可實現液、氣、固體的多相混輸；

    ③ 泵內流體流動時容積不發生變化，沒有串流攪動和脈動；

    ④ 彈性定子形成的容積腔能有效地降低輸送含固體顆粒介質時的磨耗；

    ⑤輸入介質粘度可達 50000Mpa · s 含固量可達 50% ；

    ⑥流量與轉速正比，借助調速器可實現量的自動調節泵可以正反輸送。

螺桿泵的裝配流程:

①裝配前用煤油或者汽油清洗全部零件，去掉氧化皮和型砂。

②將軸承裝在主動螺桿上，并用圓螺母鎖緊。

③將卸壓套裝在軸承體內，再穿入主動螺桿。

④將泵套裝入泵體中。

⑤將軸承體、卸壓套、主動、從動螺桿一起裝入泵套與泵體中。

⑥將主動襯套、從桿襯套、止推墊裝入泵套與主、從螺桿上。

⑦將后蓋裝入泵體上。

⑧從主桿螺桿伸出端依次裝入機械密封、密封壓蓋。

⑨將安全閥組裝在泵體上部。

安全閥的裝配:

①將閥座裝入泵體內，并用螺釘固定。

②將調節桿旋入閥后蓋。

③依次講閥瓣、彈簧、彈簧座裝入閥體，再將閥后蓋與閥體連接好，裝螺母防護帽。

④裝閥前端蓋。
