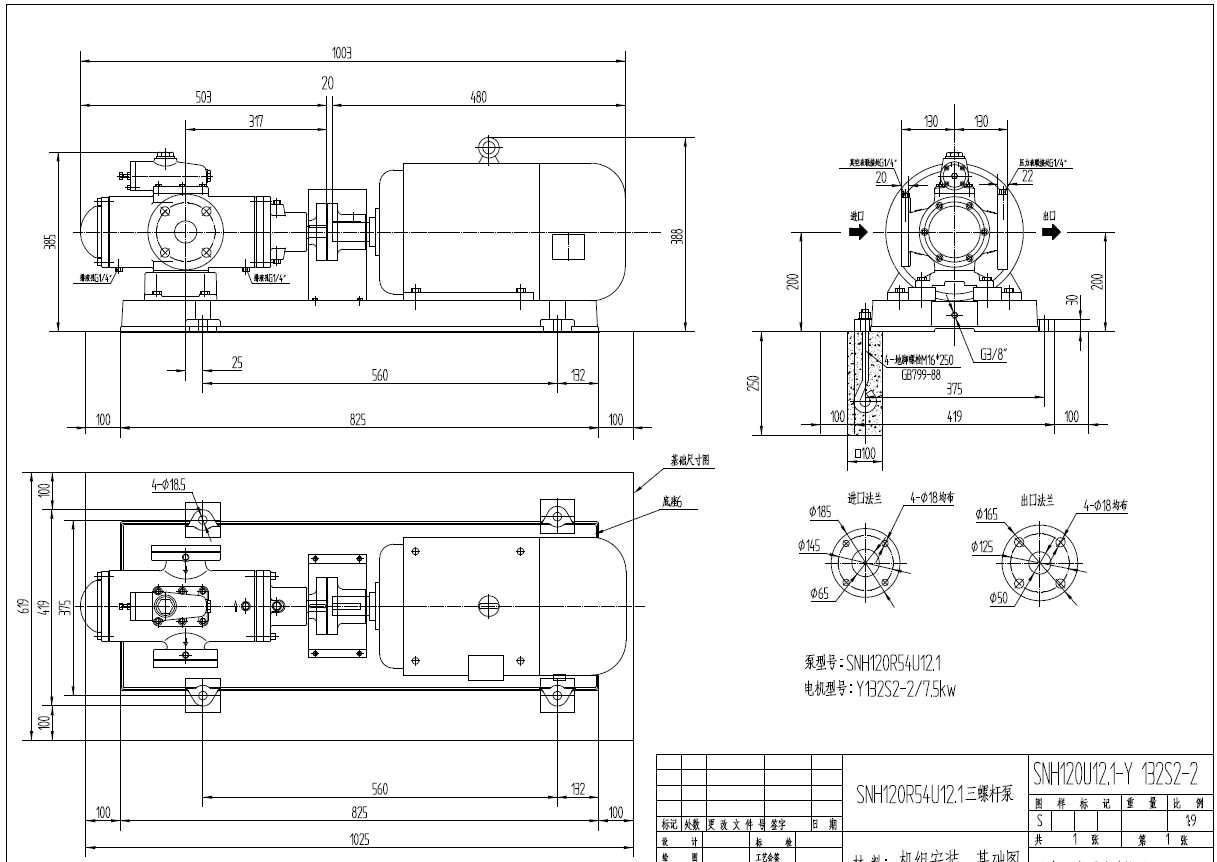

SNH120R54U12.1W21三螺桿泵配7.5KW-2電機安裝尺寸圖-點火增壓燃油泵.該泵進口尺寸65,出口尺寸:50,該泵采用鑄鐵泵體,襯套材質為ZCuSnPb5-5,主從桿的材質為:38CrMnAL.該泵輸送介質為柴油,壓力1.0Mpa,流量282L/min.

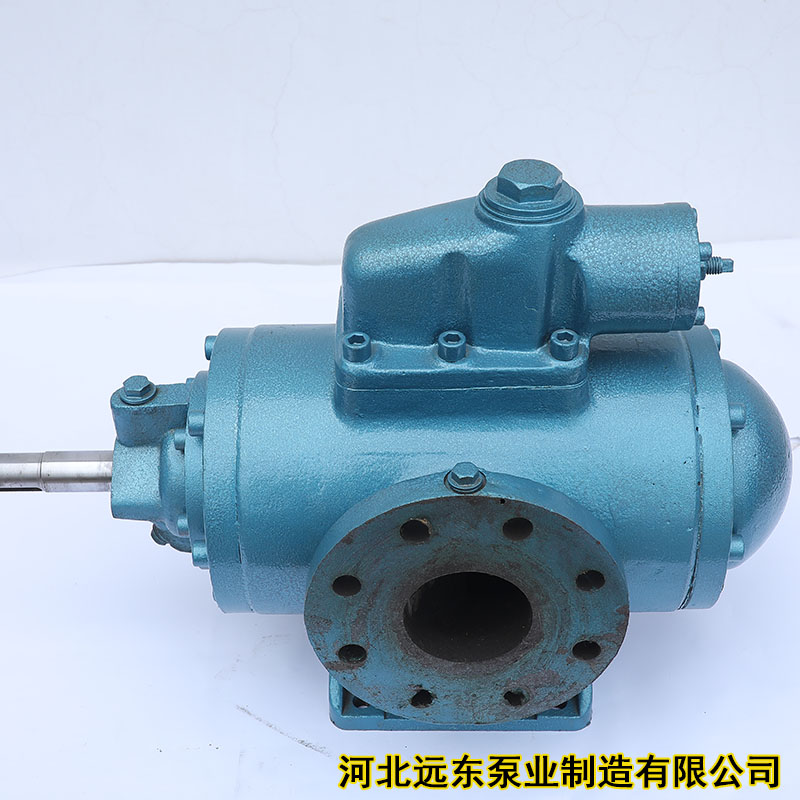

SNH120R54U12.1W21三螺桿泵產品圖片:
三螺桿泵結構簡單緊湊，泵套兩端與泵體進出口相通。主桿連原動機，并傳遞螺旋運動，從桿是用來保證相互嚙合螺桿的密封性，從而阻止液體從排出口泄流到吸入口。螺桿的螺紋部分被封閉在泵套的孔內，它們之間存在一定的間隙，以保證泵的性能和可靠運轉。封閉在泵套內的螺紋部分的長度叫螺桿工作長度，它是由管道系統所需的壓力值和被輸送的液體的特性來確定的。
三螺桿泵常用材料組合:
W1表示泵體HT20-40，泵套稀土銅鉬球鐵，可低壓輸送潤滑性較差，粘度適當?shù)囊后w，如燃油等。
W2表示泵體HT20-40，泵套ZL109，可低壓輸送潤滑性好，粘度適當?shù)囊后w，如潤滑油等。
W3表示泵體QT42-10，泵套ZL109，用于特殊場合（如船用泵）低壓輸送潤滑性好、粘度適當?shù)囊后w，如潤滑油等。
W5，泵體QT42-10，泵套稀土銅鉬球鐵，用于特殊場合（如常用泵），低壓輸送潤滑性差，粘度適當?shù)囊后w，如燃油等。
W21，泵體HT20-40，泵套ZQSn5-5-5，可在較高壓力下輸送潤滑油較差，粘度較低的液體。如重油、燃油等。
W23，泵體QT42-10，泵套ZQSn5-5-5,用于特殊場合（如船用泵）在較高壓力下輸送潤滑性較粘度較低的液體，如重油、煤油等。
三螺桿泵選泵要點
①首先應根據油品的粘度選擇適當?shù)谋棉D(zhuǎn)速，以保證泵的粘度能滿足用戶的實際吸入條件。
②介質粘度V>760/s，請與我廠聯系，我廠幫助用戶選泵。
③從性能表中選定泵的規格及相應粘度下的壓力流量后，可以查到泵的配套電機功率。
④樣本安裝尺寸均為臥式安裝尺寸，若需其余形式安裝尺寸請與我廠聯系。
⑤我廠可根據客戶的實際需要設計特殊尺寸。
⑥泵的進口需加裝過濾器，過濾器過流面積應為泵進口截面積的7～13倍，過濾目數應為：輕油80～100，潤滑油60～80目，重油40目。

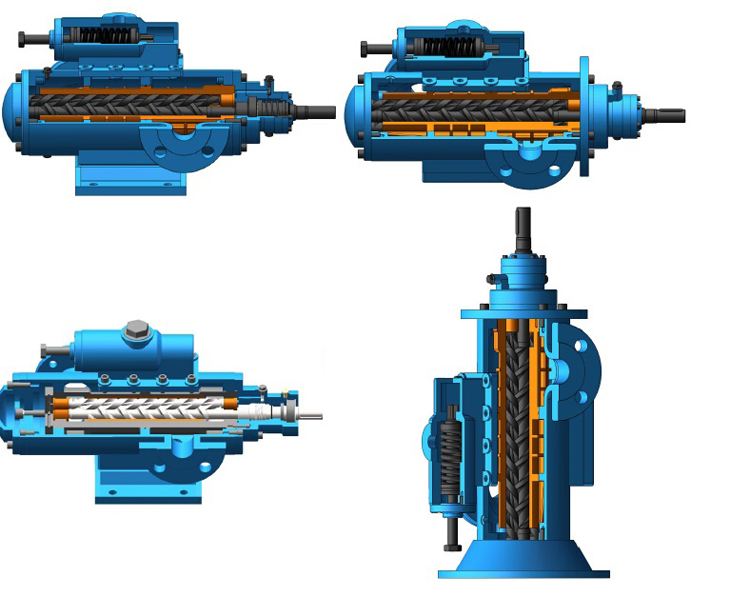

三螺桿泵結構圖:
