3G70*3W21三螺桿泵配30KW-4電機安裝尺寸圖-切削液輸送泵
2019-10-18 9:11:54

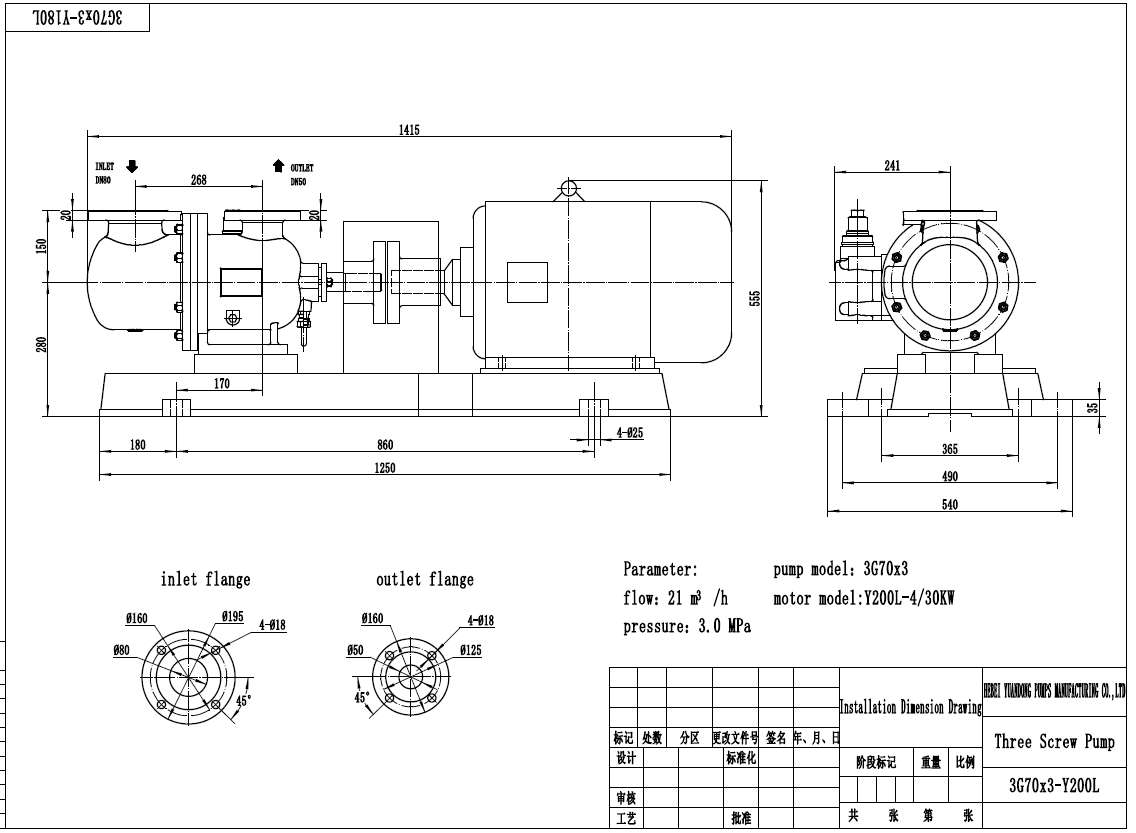

3G70*3W21三螺桿泵配30KW-4電機安裝尺寸圖,該泵流量21m3/h,壓力3.0Mpa,該泵進口80,出口50,允許吸上真空高度為4米.
3G70*3W21三螺桿泵產品圖片:
3G型三螺桿泵是轉子型容積泵，適于輸送各種不含固體顆粒，無腐蝕性油類及類似油的潤滑性液體、輸送液體粘度2~760mm2/s，溫度不超過80℃, 超過80℃可用高溫泵3GW型。
3G型三螺桿具有多種結構，一般小流量泵襯套和泵體合為一個，可以臥式和立式安裝。進油口方向可相隔90°任意安裝，軸封多數為機構密封。中等流量以上泵，襯套為一個單獨的零件固定于泵體內，螺桿軸端裝有平衡環以液力平衡其軸向力。一般結構為臥式。進油口方向亦可以相隔90°任意安裝。改變泵體后可制成立式。軸封根據情況有機械密封和軟填料密封兩種結構。
3G型三螺桿泵軸伸支承較小，應由原動機經彈性聯軸器直接驅動，不得用皮帶輪等會產生額外徑向力較大的傳動方式傳動。
3G三螺桿泵材料代碼
材料組合代碼 | 泵體 | 襯套 | 使用范圍 |
W1 | HT200 | 稀土銅鉬球鐵 | 可低壓輸送潤滑性較差，粘度適當的液體，如燃油等。 |
W2 | HT200 | ZL109 | 可低壓輸送潤滑性好，粘度適當的液體，如潤滑油等。 |
W3 | QT450-10 | ZL109 | 用于特殊場合（如船用泵）低壓輸送潤滑性較好，粘度適當的液體，如潤滑油等。 |
W4 | QT450-10 | 稀土銅鉬球鐵 | 用于特殊場合（如船用泵）低壓輸送潤滑性較差，粘度適當的液體，如燃油等。 |
W21 | HT200 | ZCuSn5Pb5Zn5 | 可在較高壓力下輸送潤滑性較差，粘度較低的液體，如重油、燃油等。 |
W23 | QT450-10 | ZCuSn5Pb5Zn5 | 用于特殊場合（如船用泵） 有較高壓力下輸送潤滑性較差，粘度較低的液體，如重油、燃油等。 |
