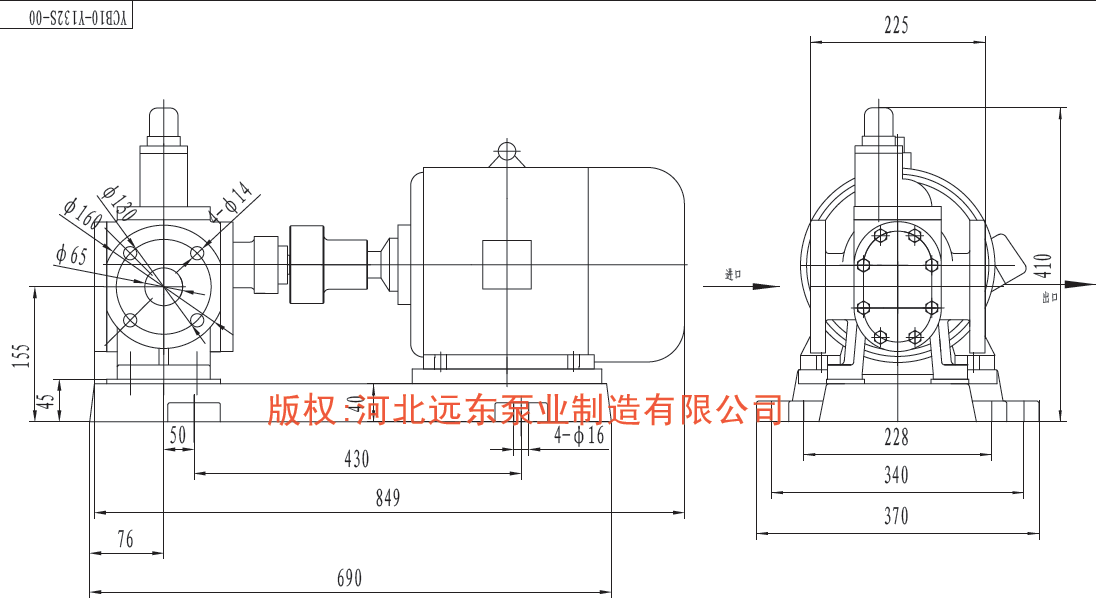

帶船檢的齒輪泵YCB10圓弧泵配3kw-6電機尺寸圖,該泵進口65,出口65,配船用電機,帶CCS船檢,吸入真空高度為5米.
YCB10齒輪泵結構特點：
圓弧齒輪泵軸端密封設計為兩種形式，一種是機械密封，另一種是填料密封，可根據具體使用情況和用戶要求確定。如液體有腐蝕性，溫度在80℃-270℃以內時可特殊定貨。
運行維護：
（1）啟動前檢查全部管路法蘭，接頭的密封性。
（2）盤動聯軸器，無摩擦及碰撞聲音。
（3）首次啟動應向泵內注入輸送液體。
（4）啟動前應全開吸入和排出管路中的閥門，嚴禁閉閥啟動。
（5）驗證電機轉動方向后，啟動電機。
YCB圓弧泵在兩嚙合齒廓間為一點連續接觸，不會產生困油現象，徹底解決了漸開線齒輪泵因困油現象導致泵的振動、噪聲、軸承負載增大等現象。因此圓弧齒輪泵具有效率、噪聲低，并具有良好的節能效果。齒輪采用雙圓弧正弦曲線齒形制造。它與漸開線齒輪相比最突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平穩，無困液現象，噪音低、壽命長、效率高。YCB圓弧泵擺脫了傳統設計的束縛，使得齒輪泵在設計、生產和使用上進入了一個新的領域。

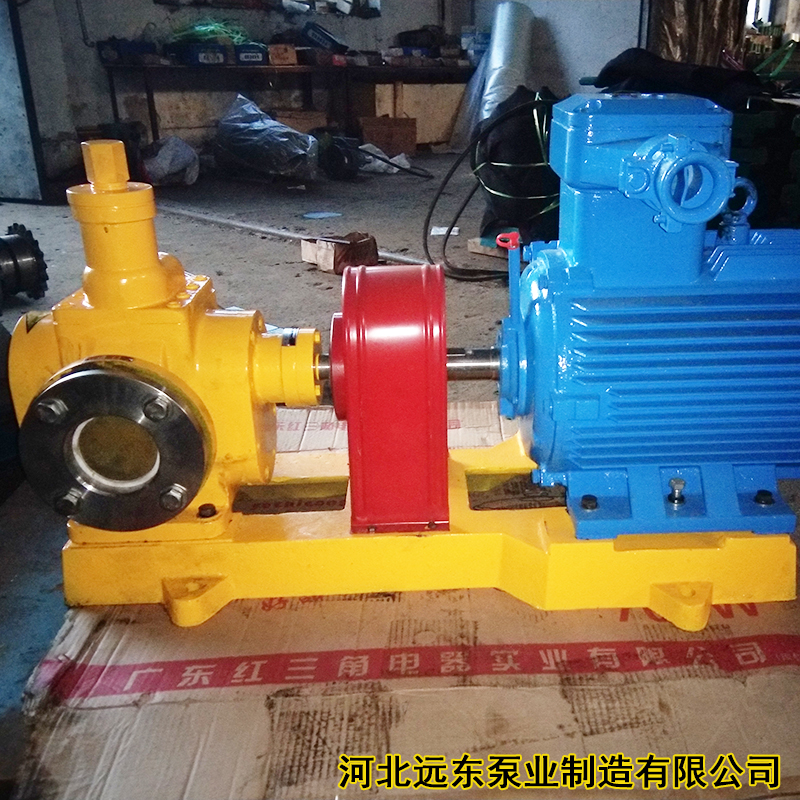

產品圖片:
