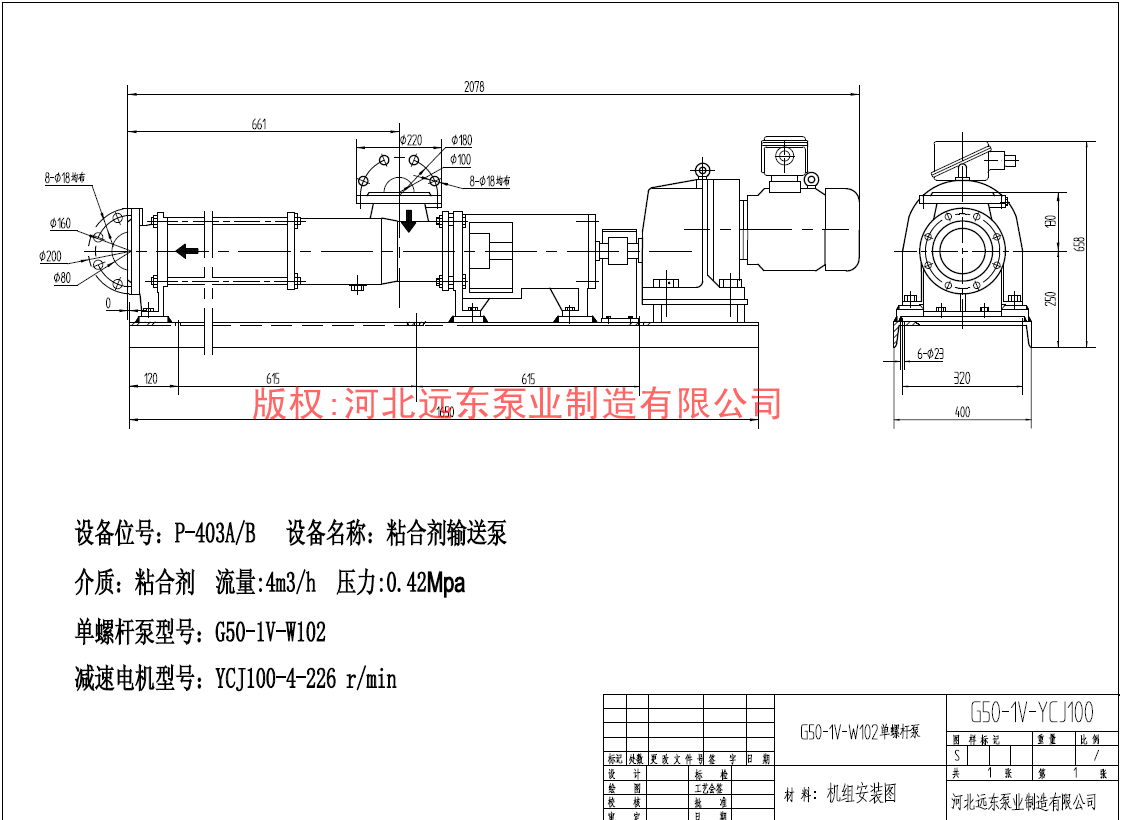

粘合劑輸送泵G50-1V-W101單螺桿泵配YCJ100-4-226減速機機組圖,該泵流量4m3/h,壓力0.42Mpa,該泵進口100,出口80.該螺桿泵螺桿采用1Cr18Ni9Ti,襯套為丁青橡膠,泵體采用1Cr18Ni9Ti
單螺桿泵屬于轉子式容積泵，它是依靠螺桿與襯套相互嚙合在吸入腔和排出腔產生容積變化來輸送液體的。它是一種內嚙合的密閉式螺桿泵，主要工作部件由具有雙頭螺旋空腔的襯套（定子）和在定子腔內與其嚙合的單頭螺旋螺桿（轉子）組成。當輸入軸通過萬向節驅動轉子繞定子中心作行星回轉時，定子 — 轉子副就連續地嚙合形成密封腔，這些密封腔容積不變地作勻速軸向運動，把輸送介質從吸入端經定子 — 轉子副輸送至壓出端，吸入密閉腔內的介質流過定子而不被攪動和破壞。單螺桿泵分類：整體不銹鋼單螺桿泵，軸不銹鋼單螺桿泵。
因其可變量輸送、自吸能力強、可逆轉、能輸送含固體顆粒的液體，螺桿泵的流量與轉速成線性關系等特點，適用于我單位的噴霧干燥作業流水線的輸送恒壓恒流料液到高速離心霧化器，均勻霧化確保產品品質。如果在設計選型方面考慮不周，會給以后的使用、管理、維修帶來麻煩，所以選用的一臺按生產實際需要，合理可靠的螺桿泵既能保證生產順利進行，又可降低維護和檢修成本。
